چگونه اطمینان حاصل کنیم که مواد با سرعت ثابت وارد اکسترودر پیچ سیاره ای می شوند؟

در صنایع فرآوری پلاستیک و فرآوری مواد غذایی ، اکسترودرهای پیچ سیاره ای برای طراحی منحصر به فرد و قابلیت های کارآمد و پلاستیک سازی کارآمد آنها طرفداری می کنند. In order to ensure that the material enters the extrusion system at a stable rate, the feeding system needs to be carefully designed and optimized.

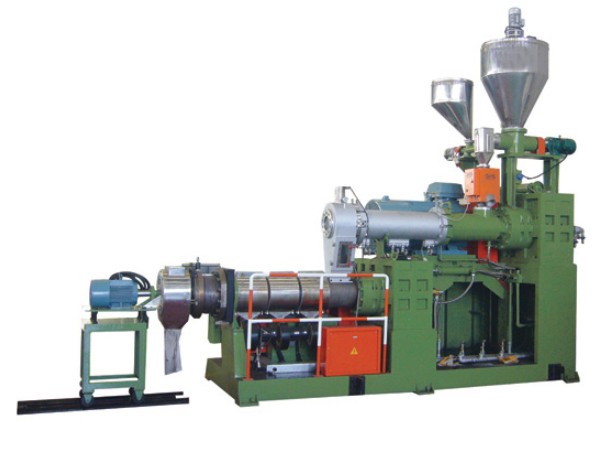

اکسترودر پیچ سیاره ای چیست؟

1. تعریف و استفاده

تعریف:

اکسترودر پیچ سیاره ای یک تجهیزات پیشرفته برای پردازش پلاستیک است. ساختار منحصر به فرد پیچ سیاره ای می تواند به مخلوط کردن و پلاستیک سازی مواد کامل تری برسد. این تجهیزات به طور گسترده ای در تولید محصولات ترموپلاستیک مانند ورق ، بشقاب و فیلم مورد استفاده قرار می گیرد. The design principle is to form a planetary motion through the rotation of multiple screws around the central screw to achieve efficient mixing and plasticization of materials.

موارد استفاده:

ورق و بشقاب: برای تولید صفحات و برگه های پلاستیکی مختلف ، مانند ورق های PVC ، ورق های PE و غیره استفاده می شود.

فیلم ها: برای تولید فیلم های پلاستیکی مختلف مانند فیلم های بسته بندی ، فیلم های کشاورزی و غیره استفاده می شود.

لوله ها و پروفایل ها: برای تولید لوله ها و پروفایل های پلاستیکی مختلف ، مانند لوله های PVC ، لوله های PE و غیره استفاده می شود.

2 اصل طراحی

اصل طراحی از اکسترودر پیچ سیاره ای is to form a planetary motion through the rotation of multiple screws around the central screw to achieve efficient mixing and plasticization of materials. این می تواند اثرات برش و خمیر قوی تری ایجاد کند ، به طوری که مواد می توانند در طول پردازش کاملاً مخلوط و پلاستیک شوند.

ساختار پیچ سیاره ای:

ساختار پیچ سیاره ای از یک پیچ مرکزی و پیچ های چند سیاره ای که در اطراف پیچ مرکزی می چرخند تشکیل شده است. The relative movement between the central screw and the planetary screw can produce stronger shearing and kneading effects, improving the mixing and plasticizing efficiency of the materials.

مخلوط کردن و پلاستیک سازی کارآمد:

ساختار پیچ سیاره ای اکسترودر پیچ سیاره ای می تواند مواد را در طول پردازش کاملاً مخلوط و پلاستیک تر کند. این می تواند کارایی پردازش ، کیفیت محصول را بهبود بخشد و ضایعات مواد را کاهش دهد.

3 منطقه برنامه

پردازش مواد حساس به گرما: مانند PVC.

مخلوط کردن پلاستیک های عمومی و پلاستیک مهندسی: مناسب برای پردازش انواع مواد پلاستیکی.

پردازش مواد حساس به گرما:

اکسترودر پیچ سیاره ای برای پردازش مواد حساس به گرما ، مانند PVC مناسب است. The unique planetary screw structure can make the materials more fully mixed and plasticized during the processing, improving processing efficiency and product quality.

مخلوط پلاستیک عمومی و پلاستیک مهندسی:

اکسترودر پیچ سیاره ای برای پردازش انواع مواد پلاستیکی از جمله پلاستیک عمومی و پلاستیک مهندسی مناسب است. The efficient mixing and plasticizing capabilities can meet the processing requirements of different plastic materials and improve production efficiency and product quality.

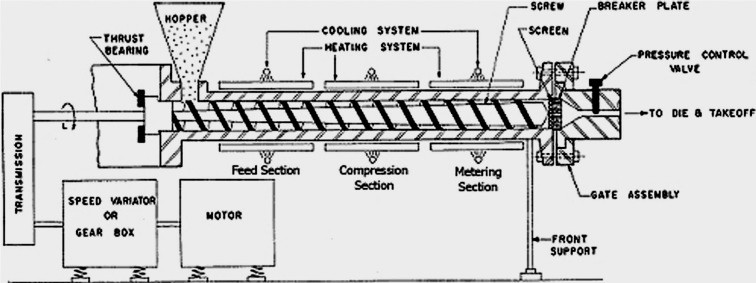

اصل کار اکسترودر پیچ سیاره ای

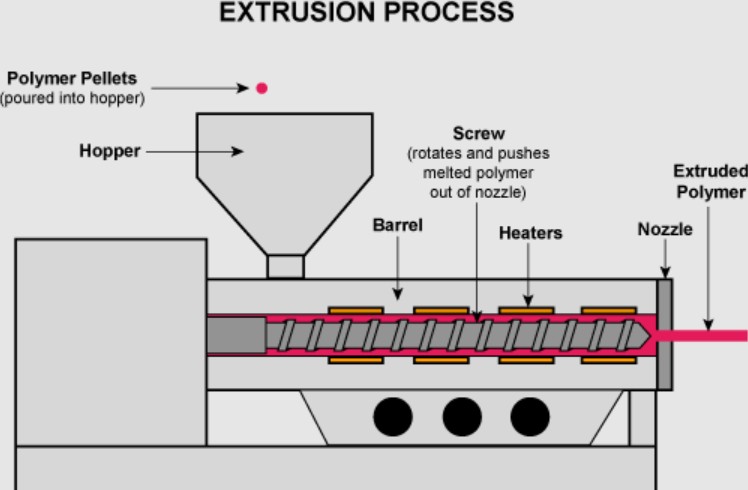

اصل کار از اکسترودرهای پیچ سیاره ای مبتنی بر ساختار پیچ منحصر به فرد سیاره ای آن است. The material enters the barrel of the extruder through the feeding system, and the central screw and the planetary screw rotating around it work together to shear, extrude and mix the material. The central screw is responsible for conveying and plasticizing the material, while the planetary screw generates strong shear force with the central screw and the inner wall of the barrel through rotational motion, which refines the material particles and improves the mixing uniformity and plasticizing effect. This structure allows the material to be fully mixed and plasticized in the barrel, and finally extruded from the end of the barrel to form the desired shape and size.

ویژگی های اصلی اکسترودر پیچ سیاره ای چیست؟

1 طراحی منحصر به فرد پیچ سیاره ای

اکسترودر پیچ سیاره ای adopts a unique planetary screw structure, which allows the material to be more fully mixed and plasticized during the processing process, improving processing efficiency and product quality. طراحی پیچ سیاره ای می تواند اثرات برشی و ورز دادن قوی تری ایجاد کند و باعث بهبود کارایی مخلوط و پلاستیک شود.

2 دستگاه تغذیه اجباری

The equipment is equipped with a forced feeding device to ensure that the material enters the extrusion system at a sufficient rate and prevents bridging in the hopper, ensuring the continuity and stability of the production process. دستگاه تغذیه اجباری می تواند اطمینان حاصل کند که مواد به طور مساوی و مداوم وارد اکسترودر می شوند تا از تجمع و انسداد مواد جلوگیری شود.

3 کنترل دمای دقیق و پایدار

اکسترودر پیچ سیاره ای includes a water-cooled circulation system for the screw and barrel in the feeding section, and an oil-heated circulation system in the planetary section, ensuring accurate and stable temperature control throughout the extrusion process. کنترل دقیق دما می تواند از پلاستیک سازی یکنواخت و مخلوط کردن مواد در هنگام پردازش اطمینان حاصل کند و کیفیت محصول را بهبود بخشد.

ویژگی	شرح
طراحی پیچ سیاره ای منحصر به فرد	در طول پردازش ، مواد را به طور کامل مخلوط و پلاستیک تر کنید ، کارایی پردازش و کیفیت محصول را بهبود بخشید.
دستگاه تغذیه اجباری	اطمینان حاصل کنید که مواد با سرعت کافی وارد سیستم اکستروژن می شوند و از پل زدن در قیف جلوگیری می کنند.
کنترل دمای دقیق و پایدار	از پلاستیک سازی یکنواخت و مخلوط کردن مواد در هنگام پردازش برای بهبود کیفیت محصول اطمینان حاصل کنید.

گسل ها و راه حل های مشترک اکسترودر پیچ سیاره ای چیست؟

1 کنترل دما ناپایدار

تظاهرات گسل: دمای اکسترودر تا حد زیادی نوسان دارد و بر کیفیت محصول تأثیر می گذارد.

راه حل: سیستم گردش خون خنک شده با آب و سیستم گردش خون گرم شده با روغن را بررسی کنید تا از عملکرد طبیعی آنها اطمینان حاصل شود. به طور مرتب ناخالصی ها و انسداد در سیستم گردش خون برای اطمینان از جریان صاف سیستم گردش خون.

2 تغذیه مواد ضعیف

تظاهرات گسل: تغذیه مواد ناهموار بر کارآیی تولید تأثیر می گذارد.

راه حل: دستگاه تغذیه اجباری را بررسی کنید تا اطمینان حاصل شود که به درستی کار می کند و از پل زدن در قیف جلوگیری می کند. مواد باقیمانده را در دستگاه قیف و دستگاه تغذیه به طور مرتب تمیز کنید تا از تغذیه صاف مواد اطمینان حاصل شود.

3 تجهیزات سایش

تظاهرات گسل: پیچ و بشکه به طور جدی پوشیده می شوند و بر عمر خدمات تجهیزات تأثیر می گذارد.

راه حل: سایش پیچ و بشکه را مرتباً بررسی کنید و به موقع آنها را تعمیر یا جایگزین کنید. در استفاده روزانه ، به روغن کاری و نگهداری تجهیزات برای افزایش عمر خدمات تجهیزات توجه کنید.

نوع گسل	تجلی تقصیر	راه حل
کنترل دما ناپایدار	نوسان دمای بزرگ اکسترودر	سیستم گردش خون خنک کننده آب و سیستم گردش خون گرم کردن روغن را بررسی کنید
تغذیه مواد ضعیف	تغذیه مواد ناهموار	دستگاه تغذیه اجباری را بررسی کنید
سایش تجهیزات	پیچ و بشکه به طور جدی پوشیده می شوند	مرتباً بررسی کنید و به موقع تعمیر یا تعویض کنید

سیستم کنترل دما اکسترودر پیچ سیاره ای

سیستم کنترل دما از اکسترودرهای پیچ سیاره ای وظیفه تنظیم دمای پیچ و بشکه را برای اطمینان از ذوب شدن و پلاستیک سازی اثر مواد دارد. The temperature control system usually includes a heating device and a cooling device, which ensures that the material is processed within a suitable temperature range by accurately controlling the temperature. The heating device can be an electric heater or a steam heater, which is used to provide sufficient heat at the beginning of the material entering the barrel to make it reach a molten state. از دستگاه خنک کننده برای خنک کردن مواد بعد از پلاستیک سازی استفاده می شود تا از گرمای بیش از حد و تخریب مواد یا چسبندگی جلوگیری شود. The temperature control system monitors the temperature of the screw and barrel in real time through sensors, and automatically adjusts the power of the heating and cooling devices according to the set temperature parameters to achieve precise temperature control.

نصب و راه اندازی اکسترودر پیچ سیاره ای

نصب و راه اندازی از اکسترودرهای پیچ سیاره ای باید مراحل و الزامات خاصی را دنبال کنید.

ابتدا یک سایت نصب مناسب را انتخاب کنید تا زمین صاف و جامد باشد و فضای کافی برای بهره برداری و نگهداری باقی بماند.

تجهیزات را به طور پایدار روی پایه قرار دهید و تصحیح افقی را انجام دهید تا از ثبات و ایمنی عملکرد تجهیزات اطمینان حاصل شود.

Connect the power supply and cooling water system to ensure that the power supply voltage and frequency meet the equipment requirements and the cooling water system is unobstructed.

After the installation is completed, the equipment is debugged, including checking whether the connection of each component is firm, starting the motor and observing the operation of the screw and planetary screw to ensure no abnormal noise and vibration.

Set appropriate temperature parameters through the temperature control system, and conduct a trial run to observe the melting and plasticization effects of the material, and adjust according to the actual situation until the ideal processing effect is achieved.

اصل طراحی سیستم تغذیه

1 عملکرد اصلی
سیستم تغذیه یکی از مؤلفه های اصلی این است اکسترودرهای پیچ سیاره ای .
عملکرد اصلی تغذیه مواد به سیستم اکستروژن با سرعت پایدار و یکنواخت است.

2. از دستگاه تغذیه اجباری استفاده کنید
برای دستیابی به تغذیه پایدار ، سیستم تغذیه معمولاً از یک دستگاه تغذیه اجباری استفاده می کند.
The forced feeding device pushes the material into the feed port of the extruder through mechanical force to ensure the continuity and stability of the material.

مبنای طراحی
طراحی دستگاه تغذیه اجباری مبتنی بر خصوصیات فیزیکی و نیازهای پردازش مواد است.
By accurately controlling the speed and pressure of the feeding device, the feeding rate of the material can be adjusted to ensure that it matches the processing capacity of the extrusion system.

4. عملکرد آب بندی
دستگاه تغذیه برای جلوگیری از ورود ناخالصی های خارجی باید عملکرد آب بندی خوبی داشته باشد.
از خلوص مواد اطمینان حاصل کنید و از تأثیر ناخالصی ها بر پردازش و کیفیت محصول خودداری کنید.

پیش درمانی مواد

1. اهمیت پیش درمانی
قبل از ورود مواد به اکسترودر پیچ سیاره ای ، پیش درمانی مناسب آن یک گام مهم برای اطمینان از تغذیه پایدار است. پیش درمانی می تواند سیالیت و یکنواختی مواد را بهبود بخشد و حمل و نقل توسط سیستم تغذیه را آسان تر کند.

2. فرآیند پیش درمانی
پیش درمانی عمدتا شامل فرآیندی مانند خشک کردن ، خرد کردن و مخلوط کردن مواد است.

3. خشک کردن مواد
Importance: Materials with too high humidity are prone to bubbles and uneven melting during extrusion, affecting the quality of the final product.
روش: از طریق خشک کردن درمان ، رطوبت در مواد قابل برداشت است.
اثر: از ثبات و قوام مواد در طی فرآیند اکستروژن اطمینان حاصل کنید.

4. خرد کردن مواد
هدف: از طریق درمان خرد کننده ، قطعات بزرگی از مواد را می توان به ذرات کوچک شکسته کرد.
اثر: سیالیت و یکنواختی مواد را بهبود بخشید.

5. مخلوط کردن مواد
هدف: مخلوط کردن درمان می تواند اطمینان حاصل کند که ترکیب مواد به طور مساوی توزیع می شود.
اهمیت: از پردازش مشکلات ناشی از ترکیب ناهموار خودداری کنید.

کنترل فناوری دستگاه تغذیه

برای دستیابی به تغذیه پایدار مواد ، دستگاه تغذیه باید دقیقاً کنترل شود. Modern planetary screw extruders usually use advanced control systems to monitor and adjust the feeding device in real time through sensors and controllers.

سیستم کنترل از طریق سنسورهای نصب شده در دستگاه تغذیه ، جریان ، فشار ، دما و سایر پارامترهای مواد را در زمان واقعی نظارت می کند. با توجه به تغییرات در این پارامترها ، کنترلر می تواند به طور خودکار سرعت و فشار دستگاه تغذیه را تنظیم کند تا اطمینان حاصل شود که این ماده با سرعت پایدار وارد سیستم اکستروژن می شود. سیستم کنترل همچنین می تواند با سایر قسمت های سیستم اکستروژن برای دستیابی به اتوماسیون و هوش از کل فرآیند پردازش مرتبط باشد.

طراحی خط لوله انتقال مواد

خط لوله انتقال مواد پلی است که دستگاه تغذیه و سیستم اکستروژن را به هم وصل می کند و طراحی آن تأثیر مهمی در تغذیه پایدار مواد دارد. خط لوله انتقال باید از سیالیت و آب بندی خوبی برخوردار باشد تا از ثبات و خلوص مواد در طی فرآیند انتقال اطمینان حاصل شود.

طراحی خط لوله انتقال باید خصوصیات فیزیکی و الزامات پردازش مواد را در نظر بگیرد. با انتخاب منطقی مواد ، قطر و طول خط لوله ، مقاومت و از بین رفتن مواد در طی فرآیند انتقال می تواند کاهش یابد و می توان سیالیت و پایداری آن را بهبود بخشید. خط لوله انتقال نیز باید عملکرد آب بندی خوبی داشته باشد تا از ورود ناخالصی های خارجی جلوگیری کند و از خلوص مواد اطمینان حاصل کند.

کنترل دما از مواد

دمای مواد تأثیر مهمی در پردازش آن دارد اکسترودرهای پیچ سیاره ای بشر برای اطمینان از اینکه مواد با سرعت پایدار وارد سیستم اکستروژن می شوند ، باید دمای مواد دقیقاً کنترل شود.

کنترل دما ماده به طور عمده از طریق سیستم کنترل دما حاصل می شود. سیستم کنترل دما از طریق بخاری و کولر نصب شده بر روی اکسترودر ، مواد را گرم و خنک می کند تا اطمینان حاصل شود که در محدوده دمای مناسب پردازش می شود. با کنترل دقیق دمای مواد ، می توان سیالیت و یکنواختی آن را بهبود بخشید و حمل و نقل توسط سیستم تغذیه را آسان تر می کند.

مخلوط کردن و پلاستیک سازی مواد

1. توابع اصلی
مخلوط کردن و پلاستیک سازی مواد یکی از کارکردهای اصلی آن است اکسترودرهای پیچ سیاره ای بشر برای اطمینان از اینکه مواد با سرعت پایدار وارد سیستم اکستروژن می شوند ، این ماده باید کاملاً مخلوط و پلاستیک شود.

2. روش اجرای
مخلوط کردن و پلاستیک سازی مواد به طور عمده از طریق سیستم اکستروژن حاصل می شود.

3. ترکیب سیستم اکستروژن
سیستم اکستروژن شامل اجزای اصلی مانند پیچ مرکزی ، پیچ سیاره ای و بشکه است.

4. هم افزایی
از طریق هم افزایی این مؤلفه ها ، مواد می توانند کاملاً مخلوط و پلاستیک شوند و پایداری و قوام در طی فرآیند اکستروژن قابل حفظ است.

5. نقش پیچ مرکزی و پیچ سیاره ای
چرخش پیچ مرکزی و پیچ سیاره ای می تواند به طور کامل مواد را مخلوط و پلاستیک کند و پایداری و قوام را می توان در طی فرآیند اکستروژن حفظ کرد.

6. نقش بشکه
بشکه دمای مواد را از طریق درمان گرمایش و سرمایش کنترل می کند تا اطمینان حاصل شود که در محدوده دمای مناسب پردازش می شود.

نظارت و بازخورد مواد

به منظور دستیابی به تغذیه پایدار مواد ، نظارت بر زمان واقعی و بازخورد مواد لازم است. اکسترودرهای پیچ سیاره ای مدرن معمولاً از فناوری نظارت و بازخورد پیشرفته برای نظارت و تنظیم مواد در زمان واقعی از طریق سنسورها و کنترل کننده ها استفاده می کنند. $
